انواع برج خنک کننده صنعتی | کاربرد | مزایا و معایب | انتخاب

برج خنک کننده صنعتی یکی از حیاتی ترین تجهیزات سیستم سرمایش صنعتی محسوب می شود که در صنایع مختلف نقش کلیدی ایفا می کند. این سیستم های خنک کننده آب با استفاده از فرآیند تبخیر، حرارت زائد تولیدشده در فرآیندهای صنعتی را به محیط منتقل می کنند. برج خنک کننده صنعتی در انواع مختلف تولید می شود که هر کدام ویژگی ها و کاربردهای منحصربفردی دارند.

انواع کولینگ تاور صنعتی به عنوان قلب سیستم سرمایش صنعتی، در صنایع نفت، پتروشیمی، نیروگاهی، مراکز داده، هتل ها، بیمارستان ها و کارخانجات تولیدی کاربرد گسترده دارد. انتخاب صحیح از میان انواع برج خنک کننده تاثیر مستقیمی بر بازدهی انرژی، هزینه های نگهداری و عملکرد کلی سیستم دارد. در این مقاله، تمامی انواع برج های خنک کننده صنعتی را بررسی کرده و راهنمایی جامع برای انتخاب بهترین گزینه ارائه می دهیم.

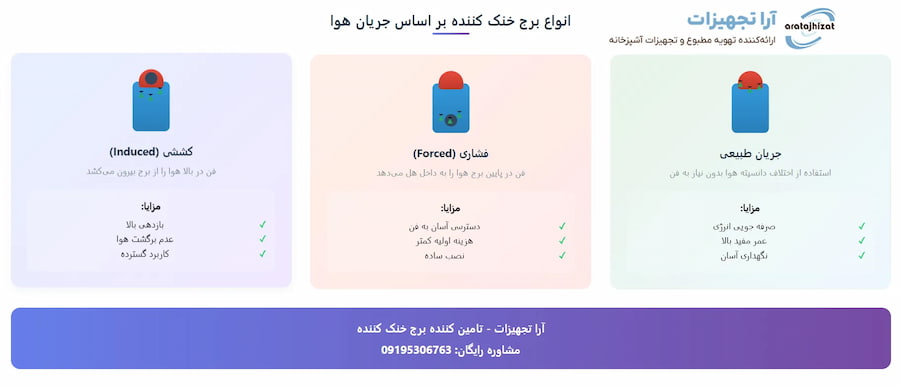

انواع برج خنک کننده صنعتی بر اساس جریان هوا

1-برج خنک کننده جریان طبیعی (Natural Draft)

برج خنک کننده جریان طبیعی از اختلاف دانسیته هوای گرم و سرد برای ایجاد جریان هوا استفاده می کند. این نوع برج خنک کننده صنعتی که معمولاً با شکل هایپربولوئیدی ساخته می شود، بدون نیاز به جریان هوای مکانیکی فن برج خنک کننده کار می کند. مزیت اصلی آنها صرفه جویی قابل توجه در مصرف انرژی است، چرا که نیازی به موتور فن ندارند.
این نوع از برج های خنک کننده بزرگ معمولاً در نیروگاه های برق، پالایشگاهها و صنایع سنگین استفاده می شود. ارتفاع بالای این برج ها (معمولاً بالای 100 متر) امکان ایجاد جریان هوای طبیعی قوی را فراهم می کند.

2-برج خنک کننده جریان مکانیکی (Mechanical Draft)

برج های مکانیکی به دو نوع تقسیم می شوند:

کولینگ تاور Induced Draft (جریان کششی)

در این نوع کولینگ تاور صنعتی، فن در بالای دهانه برج قرار گرفته و هوا را از داخل برج به بیرون می کشد. این طراحی باعث ایجاد سرعت ورودی کم و سرعت خروجی زیاد هوا می شود که احتمال برگشت هوای گرم را کاهش می دهد. فن های آکسیال برج خنک کننده با متریال فایبر گلاس، آلومینیم و پلی آمید در این برج ها استفاده می شود.

کولینگ تاور Forced Draft (جریان فشاری)

در  کولینگ تاور های فشاری، فن در پایین برج قرار دارد و هوا را به داخل برج هل می دهد. این نوع کولینگ تاور صنعتی مصرف انرژی بالاتری دارد و احتمال برگشت هوای گرم نیز بیشتر است. معمولا از فن های سانتریفیوژ با موتور های پرقدرت استفاده می شود که مصرف برق بالا و صدای زیادی نیز دارند. برج های خنک کننده فلزی معمولا از این نوع ساخته می شدند.

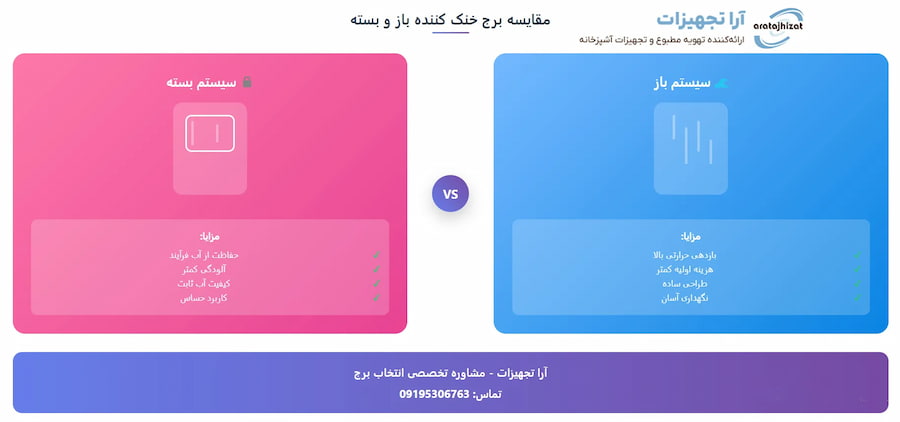

مقایسه برج خنک کننده مدار باز و بسته:

برج خنک کننده مدار باز (Open Circuit)

در سیستم برج خنک کننده مدار باز یا مرطوب، آب مستقیماً با هوا در تماس قرار می گیرد. آب گرم از بالا توسط نازل های مخصوص پاشیده شده و در حین عبور از لابه لای پکینگ برج خنک کننده، با هوای سرد تماس پیدا کرده و خنک می شود. بخشی از آب تبخیر شده و حرارت را با خود به خارج از کولینگ تاور می برد.

مزایای برج خنک کننده مدار باز:

• بازدهی حرارتی بالا

• هزینه اولیه کمتر

• طراحی ساده تر

برج خنک کننده مداربسته (Closed Circuit)

در این سیستم، آب فرآیند هیچگاه با هوای خارجی تماس پیدا نمی کندو در یک سیکل کامل بسته جریان دارد. آب در کویل های برج خنک کننده مدار بسته صنعتی جریان یافته و حرارت از طریق دیواره کویل مسی به آب پاششی منتقل می شود. این نوع برج خنک کننده برای کاربردهایی که آب فرآیند باید تمیز بماند، ایده آل است. قیمت برج خنک کننده مدار بسته هیبریدی حدودا سه برابر نمونه مدار باز است.



کاربرد انواع برج خنک کننده در صنعت

• صنایع نفت و پتروشیمی: برج خنک کننده صنعتی در پالایشگاه ها و کمپلکس های پتروشیمی برای خنک کردن فرآیندهای مختلف استفاده می شود. این صنایع معمولاً از انواع برج خنک کننده بتنی بزرگ با ظرفیت بالا استفاده می کنند.
• نیروگاه ها: نیروگاه های حرارتی و اتمی از برج های طبیعی یا مکانیکی برای خنک کردن آب کندانسور استفاده می کنند. انتخاب نوع برج بر اساس موقعیت جغرافیایی و شرایط اقلیمی انجام می شود.
• مراکز داده: مراکز داده از برج های خنک کن مدار بسته یا هیبریدی استفاده می کنند تا از تجهیزات حساس الکترونیکی محافظت کنند. این کاربرد نیاز به کنترل دقیق دما و رطوبت دارد.
• صنایع غذایی و داروسازی: این صنایع به دلیل استانداردهای بهداشتی بالا، معمولاً از برج های هیبریدی مدار بسته استفاده می کنند تا از آلودگی آب فرآیند جلوگیری شود.

معیارهای انتخاب بهترین نوع برج خنک کننده صنعتی

انتخاب مناسب ترین نوع از انواع برج خنک کننده بر اساس عوامل متعددی انجام می شود:

• ظرفیت حرارتی مورد نیاز: محاسبه دقیق بار حرارتی سیستم اولین گام در انتخاب برج خنک کن آب است. این محاسبه تناژ شامل میزان آب در گردش، اختلاف دمای ورودی و خروجی و شرایط محیطی است.
• شرایط اقلیمی و جغرافیایی: دمای هوا، رطوبت نسبی، سرعت باد و فشار هوا تاثیر مستقیمی بر عملکرد برج دارد. مناطق خشک برای برج های تبخیری مناسب تر هستند.
• منابع آب: در نظر گیری کیفیت و کمیت آب موجود برای تعیین نوع سیستم تصفیه آب و مدیریت مشکل رسوبات برج خنک کننده ضروری است.
• محدودیت های فضا: فضای در دسترس تعیین کننده نوع برج خنک کن صنعتی است. برج های طبیعی فضای زیادی می طلبند در حالی که برج های مکانیکی قابلیت انعطاف بیشتری دارند.
• هزینه های اولیه و نگهداری: تحلیل اقتصادی کامل شامل هزینه خرید، نصب، نگهداری و مصرف انرژی طول عمر برج باید انجام شود.

مزایا و معایب انوع برج خنک کننده

برج های جریان طبیعی

مزایا:

• صرفه جویی قابل توجه در انرژی
• عمر مفید طولانی (50+ سال)
• هزینه نگهداری پایین
• عملکرد مستقل از شرایط آب و هوایی

معایب:

• هزینه ساخت اولیه بالا
• نیاز به فضای زیاد
• زمان ساخت طولانی
• کنترل دقیق دما محدود

برج های جریان مکانیکی

مزایا:

• انعطاف پذیری در طراحی
• فضای کمتر مورد نیاز
• کنترل دقیق تر دما
• نصب سریع تر

معایب:

• مصرف انرژی برای فن
• نیاز به تعمیر و نگهداری فن
• عمر کمتر قطعات مکانیکی
• تولید صدا

نگهداری و تعمیرات انواع برج خنک کننده صنعتی

نگهداری صحیح برج خنک کننده صنعتی شامل موارد زیر است:
1-بازرسی منظم برج خنک کننده و قطعات کولینگ تاور: فن برج خنک کننده، پکینگ برج خنک کننده، قطره گیر برج خنک کننده و سایر اجزا باید به طور منظم بازرسی شوند. تشخیص زودهنگام مشکلات از خرابی های جدی جلوگیری می کند.
2-تصفیه آب: مدیریت کیفیت آب شامل کنترل pH، هدایت الکتریکی، سختی و مقدار کلر باقیمانده است. استفاده از مواد شیمیایی مناسب از رسوب گذاری و خوردگی جلوگیری می کند.
3-تعمیرات دوره ای: تعویض پکینگ، تمیزکاری قطره گیر، بالانس فن و کالیبراسیون ابزار دقیق جزء تعمیرات دوره ای هستند.
4-مدیریت انرژی: بهینه سازی عملکرد فن، تنظیم نرخ جریان آب و استفاده از سیستم های کنترل هوشمند باعث کاهش مصرف انرژی می شود.

آرا تجهیزات با ارائه خدمات مشاوره و نگهداری تخصصی، به مشتریان در بهینه سازی عملکرد سیستم های برج خنک کننده کمک می کند.

نتیجه گیری: انتخاب هوشمندانه برج خنک کننده صنعتی

انتخاب مناسب از میان انواع برج خنک کننده نیازمند بررسی جامع شرایط کاربرد، بودجه، شرایط محیطی و نیازهای آینده است. هر نوع برج مزایا و محدودیت های خاص خود را دارد و انتخاب بهینه بر اساس اولویت های پروژه انجام می شود.
برج های طبیعی برای کاربردهای بزرگ مقیاس و بلندمدت مناسب هستند، در حالی که برج های مکانیکی انعطاف پذیری بیشتری ارائه می دهند. سیستم های باز برای اکثر کاربردهای صنعتی مقرون به صرفه هستند، اما سیستم های بسته برای فرآیندهای حساس ضروری اند.
آرا تجهیزات با تجربه ای غنی در زمینه تولید، تامین و نصب انواع برج خنک کننده، آماده ارائه مشاوره تخصصی و کمک به انتخاب بهترین راه حل برای نیازهای شما است.

سوالات متداول

کدام نوع برج خنک کن برای کارخانه من مناسب است؟

انتخاب برج خنک کن بستگی به ظرفیت مورد نیاز، نوع صنعت، شرایط محیطی و بودجه دارد. برای تعیین دقیق، نیاز به مشاوره تخصصی است.

آیا کولینگ تاور مدار باز بهتر است یا مدار بسته؟

برج خنک کن مدار باز بازدهی بهتر و هزینه کمتری دارد، اما برج مدار بسته از آب فرآیند محافظت می کند و قیمت آن نسبتا بالاست. انتخاب بر اساس نوع کاربرد انجام می شود. البته اگر بتوانید از برج خنک کننده مدار بسته هیبریدی استفاده کنید بهترین انتخاب است.

هزینه نگهداری کدام نوع کولینگ تاور کمتر است؟

برج های طبیعی کمترین هزینه نگهداری را دارند زیرا فاقد قطعات مکانیکی هستند. برج های مکانیکی نیاز به تعمیر فن و موتور و تعویض پکینگ دارند.

قیمت برج خنک کننده چگونه محاسبه می شود؟

قیمت برج خنک کن بر اساس ظرفیت، نوع، متریال ساخت، تجهیزات جانبی و پیچیدگی نصب تعیین می شود. برای دریافت قیمت دقیق با کارشناسان ما تماس بگیرید.
