پکینگ برج خنک‌کننده:

 مهم‌ترین تجهیزات خنک‌کننده در صنایع صنعتی که مستقیماً بر بهبود عملکرد ماشین‌آلات صنعتی و افزایش طول عمر دستگاه‌های صنعتی تاثیر می‌گذارند؛ کولینگ‌تاور است. این تجهیزات با کاهش دمای آبی که در چرخه خنک‌سازی ماشین‌آلات صنعتی به کار می‌رود؛ مستقیماً بر افزایش عملکرد و افزایش طول عمر ماشین‌آلات صنعتی تاثیر می‌گذارد. کولینگ‌تاور مجهز به صفحات مبدلی هستند که سطح تماس لازم بین جریان آب و جریان هوا را فراهم می‌کنند. به این صفحات تبادل حرارت، پکینگ برج خنک‌کننده اطلاق می‌گردد. پکینگ برج خنک‌کننده در داخل کولینگ‌تاور و مابین نازل‌های آب‌پاش و تشتک برج قرار می‌گیرد تا سرعت عبور جریان سیال خنک‌شونده را کاهش دهد و زمان تماس آب با هوا را افزایش دهد. از این طریق راندمان سیستم خنک‌کننده افزایش خواهد یافت.

 انواع پکینگ برج خنک‌کننده و مقایسه آنها:

 در این بخش، انواع پکینگ برج خنک‌کننده از نظر مواد اولیه و ساختارهای فیزیکی با یکدیگر مقایسه می‌شوند.

 پکینگ برج خنک‌کننده پلی‌پروپیلن (PP) با دمای بالا

 پکینگ فیلمی PP و پکینگ‌های اسپلش splash که از مواد PP ساخته شده است، در برابر دمای بالای آب مقاومت بیشتری دارند. نقطه تغییر فاز مواد PP از ۱۴۵ درجه فارنهایت شروع می‌شود و در ۱۶۳ درجه فارنهایت ذوب می‌شود. ماده PP نقطه ذوب در کنار MFI است. (شاخص جریان مذاب). مقادیر آن از ۲-۳ شروع می‌شود و تا ۳۰۰ بار قابل‌افزایش است. ماده PP 300MFI در نقطه ذوب سیالاتی مانند آب فعال است. بااین‌حال، ماده pp 2 mfI است، برعکس، در نقطه ذوب به شکل بلسان تیره است؛ بنابراین در مواد پرکننده مورداستفاده در برج‌های خنک‌کننده آبی از ۹ نوع ماده MFI استفاده می‌شود. اگر در نظر گرفته شود که بالاترین دمایی که می‌توان در یک برج خنک‌کننده آبی ایجاد کرد ۱۰۰ درجه است، پس متریال مناسب پکینگ باید دارای مقادیر MFI پایین باشد.
 پکینگ فیلمی منحنی‌شکل (رولی) به شکل استوانه‌ای در می‌آید. این نوع از پکینگ‌ها جزو پرکاربردترین پکینگ‌ها در این زمینه هستند.
 پکینگ ضدپاشش دارای ابعاد 60*60 سانتی‌متر و دارای ساختار متخلخل باضخامت تقریبی 400 میکرون است. پکینگ ضدپاشش باضخامت ۲ سانتی‌متر بادوام‌تر هستند؛ اما کم کارآمدترین نوع پکینگ هستند.
 برخی از خواص مواد پلی‌پروپیلن PP نیز منجر به استفاده خاص آنها در برج‌های خنک‌کننده می‌شود.
 مقاومت پکینگ PP در برابر حرارت بسیار طولانی است.
از ساختارها و فرم‌های شیمیایی در دماهای بالا محافظت می‌کند.
 استحکام اسیدی و قلیایی CTP)پلی‌استر تقویت شده با الیاف شیشه) بالا است.
 آنها به‌هیچ‌وجه خورده، ذوب یا پوسیده نمی‌شوند و رنگ، بو یا طعم مایعاتی که با آنها در تماس هستند تغییر نمی‌دهند.
 پکینگ‌های پلی‌پروپیلن انعطاف‌پذیری کافی دارند.آنها می‌توانند سطح صافی در قالب ایجاد کنند.
 بدون اثرات انگلی که از ویژگی‌های بسیار مهم در برج‌های خنک‌کننده هستند کار می‌کنند.
 در ضمن ضریب اصطکاک پایین است.
 ضد رسوب و بدون آهک، تنها ذرات جامد حمل شده توسط هوا در قسمت صفحات پکینگ برج خنک‌کننده می‌چسبند و تشکیل آهک روی این سازه‌ها کمتر مشاهده می‌شود.

پکینگ برج خنک‌کننده پی‌وی‌سی PVC

یکی دیگر از پکینگ‌های ساخته شده از مواد PVC، پکینگ فیلمی یا لانه‌زنبوری است. این مدل‌ها دارای سطح وسیع‌تری هستند که هم یک مزیت است و درعین‌حال بزرگ‌ترین عیب آن محسوب می‌گردد چرا که مرتباً باید این سطوح تمیز شوند تا دچار گرفتگی و رسوب نشود.
 یکی دیگر از مهم‌ترین عیب مواد پی‌وی‌سی این است که در برابر حرارت بالا مقاوم نیست. تغییر شکلی که با تغییر شکل مواد پی‌وی‌سی بیش از ۴۵ درجه سانتیگراد شروع می‌شود، باعث می‌شود سطح با چروک شدن در دماهای بالاتر کاملاً غیرقابل‌استفاده شود.
 ضخامت ورق‌های PVC مورداستفاده در ساخت پکینگ کولینگ‌تاورها مابین ۳۰۰ تا ۵۰۰ میکرون است، مگر اینکه خلاف آن ذکر شود. بااین‌حال، این ضخامت در طول فرایند قالب‌گیری بیشتر کاهش می‌یابد. این ضخامت بسته به نوع فیله و عرض و ارتفاع بلوک متفاوت است. به‌منظور افزایش سطح پکینگ و توزیع یکنواخت روی سطح، پکینگ‌های نوع فیلمی با ارتفاع 20 و 30 سانتی‌متر و در گام‌های ۱۲ تا ۲۷ طراحی و تولید می‌شوند. پکینگ‌های فیلم یا لانه‌زنبوری به‌صورت بلوک‌های ۱۲۰ در ۳۰ در ۳۰ سانت مونتاژ می‌شوند که راحت‌تر قابل‌حمل و جای‌گذاری درون کولینگ‌تاور باشند.

 انواع پکینگ برج خنک‌کننده به لحاظ شکل ظاهری و کاربرد

 پکینگ‌های برج خنک‌کننده از نظر شکل هندسی و کاربرد در دو مدل کلی دسته‌بندی می‌شوند.

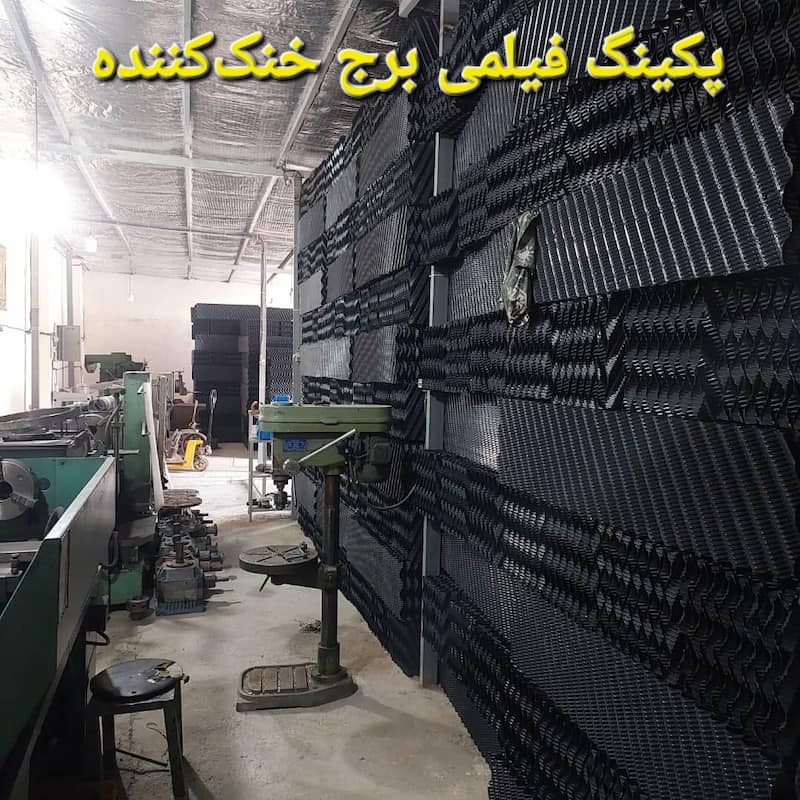

 ۱-پکینگ فیلم یا لانه‌زنبوری film
 2- پکینگ اسپلش splash

 هر کدام از این دو نوع پکینگ در شکل‌های مختلفی عرضه می‌شوند که باتوجه‌به سیستم برج خنک‌کننده که جریان مخالف یا جریان متقاطع است قابل‌استفاده هستند. پکینگ‌های لانه‌زنبوری معمولاً در کولینگ‌تاورهای جریان مخالف مکعبی و مخروطی استفاده می‌شوند. پکینگ فیلم را می‌توان به‌صورت بلوک یا رول درون کولینگ واتر استفاده نمود. در برج‌های مکعبی از پکینگ‌های گام ۱۲، گام ۱۴ و گام ۱۹ به‌صورت بلوکی استفاده می‌شود و در برج‌های مخروطی معمولاً از پکینگ‌های رولی استفاده می‌گردد.
 پکینگ‌های اسپلش نیز از تنوع بیشتری برخوردار هستند و معمولاً از جنس پلی‌پروپیلن ساخته می‌شوند این پکینگ در اکثر کولینگ‌تاورها قابلیت استفاده را دارند. از پکینگ‌های اسپلش در نیروگاه‌ها، پتروشیمی‌ها و صنایع فولاد استفاده می‌شود؛ چون این پکینگ‌ها تحمل دمای بالا و قابلیت اسید شوی را دارند. همچنین در اکثر اسکرابرها می‌توان از پکینگ‌های رندم اسپلش استفاده نمود.

 انواع پکینگ فیلم

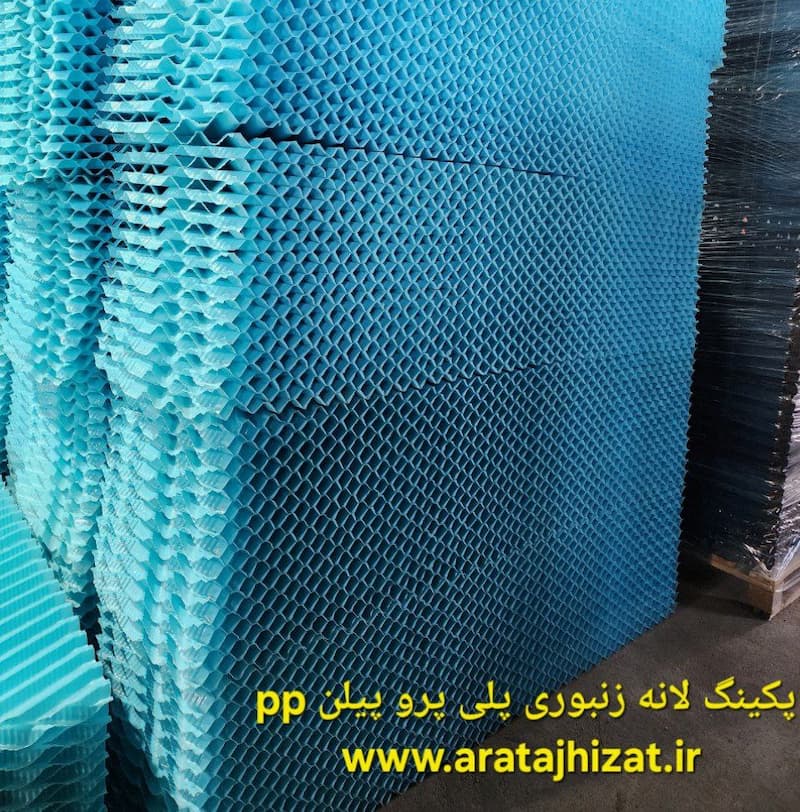

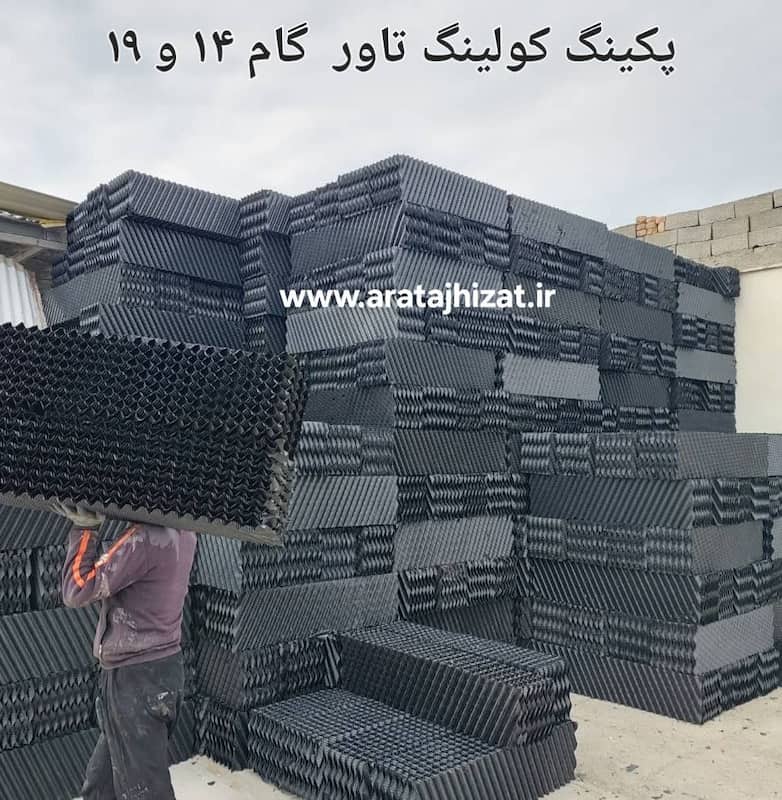

 پکینگ بلوکی یا لانه‌زنبوری (Honeycomb packing)

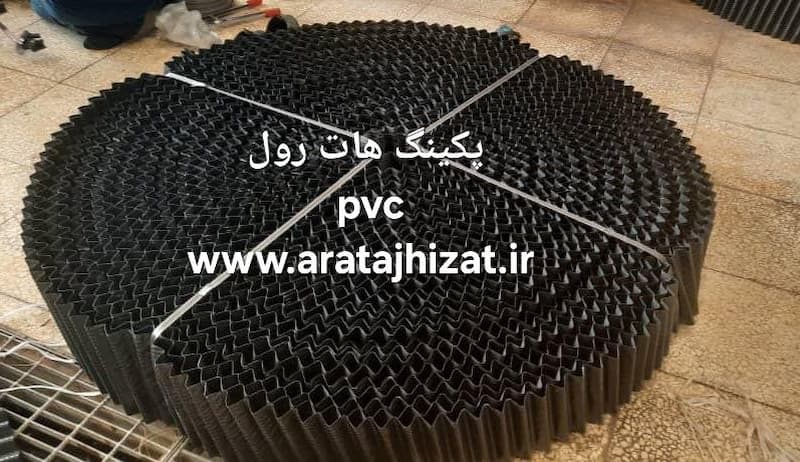

 پکینگ هات رول یا رولی (Hot roll packing)
 پکینگ شانه تخم‌مرغی (ebara packing)

 انواع پکینگ اسپلش

 پکینگ نت اسپلش (Net Splash Fills)
 پکینگ رندم اسپلش یا پال رینگ (Pall Ring)
 پکینگ گرید اسپلش (grid splash)
 پکینگ تیوب اسپلش (tube splash packing)

 نکات مهم در انتخاب پکینگ برج خنک‌کننده:

 پکینگ برج خنک‌کننده در مرحله اول باید متناسب با سیستم هوادهی برج خنک‌کننده باشد. یعنی پکینگ‌های برج خنک‌کننده جریان مخالف با پکینگ‌های برج خنک‌کننده جریان متقاطع متفاوت است و باید متناسب با همان سیستم انتخاب شود تا بیشترین راندمان را داشته باشد.
 توجه به متریال اولیه و عمر مفید پکینگ برج خنک‌کننده از اهمیت زیادی برخوردار است. طول عمر پکینگ کولینگ‌تاور ارتباط نزدیکی با محیطی که در آن استفاده می‌شود، مواد اولیه و عملکرد ضدخورندگی برج خنک‌کننده به دلیل کیفیت پایین آب و رسوب بیشتر دارد. خوردگی بیش از حد سطوح تبادل حرارت منجر به کاهش جدی عمر مفید پکینگ می‌شود. بر اساس کیفیت خود پکینگ، استفاده و نگهداری بعدی نیز بر عمر آن تاثیر می‌گذارد.
 لازم است توجه داشته باشیم که ضخامت و فرایند تولید بلوک‌ها پی‌وی‌سی طول عمر پکینگ را تعیین می‌کند؛ بنابراین، اگر بخواهیم عمر پکینگ و برج خنک‌کننده را افزایش دهیم، باید عوامل زیر را مدنظر قرار دهیم.
 (1) مواد: ما از مواد اولیه PVC باکیفیت بالا استفاده می‌کنیم که بی‌رنگ و شفاف هستند ویژگی‌های پکینگ پی‌وی‌سی فیلمی آب‌دوستی خوب، استحکام بالا، مقاومت در برابر درجه‌حرارت بالا و پایین، مقاومت در برابر پیری، عمر طولانی و شعله مطلق است. ورق پکینگ فیلم پی‌وی‌سی به مدت ۳۰ دقیقه در آب داغ ۷۰ درجه سانتیگراد تغییر شکل نمی‌دهد و برای مدت طولانی در آب گرم ۵۸.۵ درجه سانتیگراد تغییر شکل نمی‌دهد، بنابراین این ماده در بهبود راندمان خنک‌کننده و افزایش طول عمر پکینگ مفید است.
 (2) طراحی: بر اساس سال‌ها فناوری و تجربه تولید برج خنک‌کننده حرفه‌ای و همچنین آزمایش‌های مکرر، طراحی منحصربه‌فرد گروه صنعتی آرا تجهیزات هدایت هوا، اتلاف گرما و جمع‌آوری آب را ادغام می‌کند که در موارد زیر منعکس شده است. پکینگ برج مکعبی جریان مخالف ما نوع آرایش قطرات آب را به سطح فیلم نزدیک‌تر می‌کنیم که منجر به تماس کامل بین هوا و آب می‌شود و کارایی پکینگ لانه‌زنبوری را بهبود می‌بخشد.
 (3) عملکرد: در اکثر موارد مواد اولیه تشکیل‌دهنده پکینگ در محیط‌های عادی متریال PVC هست، اثرات اتلاف گرما نیز متفاوت است. در حال حاضر از پکینگ لانه‌زنبوری با جنس پی‌وی‌سی بیشتر در طراحی اولیه استفاده می‌شود. پکینگ لانه‌زنبوری دارای سطح ویژه بهتری است در توزیع آب‌پاششی معمولی، بیشترین ناحیه توزیع آب را می‌توان به دست آورد واضح است که منطقه تبادل گرما بزرگ است و سطح بسته‌بندی با زاویه‌ای طراحی شده است تا اطمینان حاصل شود که آب بدون تاثیر بر تهویه پاشیده می‌شود و محیط تهویه تشکیل شده در برج از بین نمی‌رود.

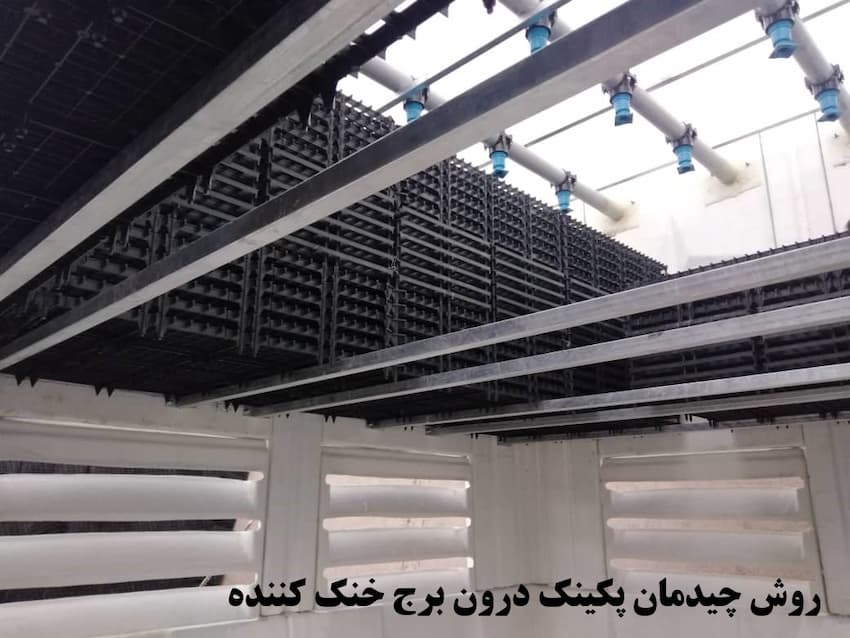

روش نصب پکینگ برج خنک‌کننده:

 ما تجربه گسترده‌ای در زمینه تعویض پکینگ برج خنک‌کننده، تعمیر برج خنک‌کننده و تولید سایر قطعات برج کولینگ‌تاور داریم. مراحل تعویض پکینگ برج خنک‌کننده شرکت ما در حال حاضر به شرح زیر خلاصه می‌شود تا کاربران برج خنک‌کن بیشتر بتوانند یادگیری و استفاده کنند:
 ۱. حفاظت، جداسازی و قراردادن کلیه تجهیزات در محل دیگر قبل از ساخت‌وساز.
 ۲. برج خنک‌کننده را خاموش کنید، سطوح تبادل حرارت قدیمی را پاک‌سازی کنید و پکینگ‌های که قابل‌استفاده مجدد هستند را جدا کنید.
 ۳. اتصال و سوارکردن پکینگ برج خنک‌کننده: باتوجه‌به مقدار زیاد اتصال، برای اطمینان از اینکه چسب پکینگ در طول فرایند پخت فضای کافی دارد، نقاط تماس باید در یک سطح باشند تا اطمینان حاصل شود که فشار در نقطه تماس پکینگ یکنواخت و محکم است.
 ۴. گردوغبار و زباله‌های شناور را از اجزای داخلی برج خنک‌کننده برای اطمینان تمیز کنید. بلوک‌های پکینگ به‌صورت متوالی در داخل برج خنک‌کننده قرار می‌گیرند. در طول این فرایند، فشرده کردن لایه‌های پکینگ به‌شدت ممنوع است، اطمینان حاصل شود که هر لایه از بلوک‌های پکینگ مرتب و محکم است همچنین پکینگ و گوشه‌ها محکم و بدون درز در اطراف استراکچر هستند.
 ۵. هنگام نصب، به جهت بالا و پایین بلوک مونتاژ توجه کنید سطح بالایی هر لایه باید صاف شود و لایه‌ها باید تمیز شوند تا از انسداد توسط رسوبات جلوگیری شود.
 ۶. نصاب هنگام کار بر روی پکینگ باید از زیر پای استفاده کند و قرارگرفتن مستقیم روی پکینگ‌ها ممنوع است.
 ۷. در حین ساخت، مونتاژ و نصب، جوشکاری بالای پکینگ برج خنک‌کننده اکیداً ممنوع است و در صورت لزوم باید اقدامات پیشگیری از آتش‌سوزی انجام شود. پس از اتمام نصب، تمامی ابزار و امکانات ساختمانی باید جمع شوند  تا کل مرحله تعویض پکینگ برج خنک‌کننده تکمیل شود.

به‌طورکلی، پکینگ برج خنک‌کننده باید هر چند سال یکبار تعویض شود؟

 پس از ۵ تا ۸ سال استفاده معمولی از برج خنک‌کننده، پکینگ نیاز به‌یک‌بار تعویض دارد. بدون تعمیر و نگهداری معمولی، پکینگ‌ها باید هر ۲ سال یکبار تعویض شود. اگر ناهنجاری‌های زیر در فیلرهای برج رخ دهد، باید به‌موقع تعویض شود تا بازده حرارتی کل برج به هدف از پیش تعیین شده برسد.
 چند عامل مهم که قبل از تعویض پکینگ‌ها باید به آن دقت نمود:
 ۱. پوسته‌پوسته شدن. پکینگ در بدنه برج رسوبی تشکیل می‌دهد که معمولاً به‌صورت فلس کربنات کلسیم متصل به پکینگ است و بافت نسبتاً سختی دارد.
 ۲. غرق‌شدن. آغشته شدن بدنه برج به گل‌ولای سنگین و گاهی اوقات مقدار زیادی جلبک رشد کرده که باعث فرورفتگی و غیرقابل‌استفاده شدن آن می‌شود.
 ۳. قدیمی شدن و فرسودگی. پس از استفاده طولانی‌مدت، پکینگ‌ها به‌تدریج در اثر فرسایش آب‌وهوا کهنه، شکننده شده و به‌راحتی آسیب می‌بیند. پکینگ برج‌های با دمای بالا سریع‌تر از برج‌های معمولی فرسوده می‌شود و معمولاً هر ۴ تا ۶ سال یکبار تعویض می‌شود.
 ۴. انتخاب نادرست یا عملکرد نامناسب ممکن است باعث آسیب جدی به پکینگ برج خنک‌کننده شود. هر نوع برج خنک‌کننده دارای یک مقدار شاخص کار طراحی است. انتخاب نادرست از فیلرهای کولینگ تاور مستقیماً منجر به آسیب جدی و ازبین‌رفتن برج خنک‌کننده می‌شود. از نظر شاخص‌های کاری مهم مانند دمای آب ورودی و تناژ پیکربندی، درصورتی‌که نشانگرهای کار به دلیل عملکرد نامناسب از نشانگر طراحی بیشتر باشند، آسیب جدی به پکینگ کولینگ واتر نیز وارد می‌شود.

محدوده کاربرد پکینگ برج خنک‌کننده:

 پکینگ برج خنک‌کننده به‌عنوان هسته اصلی اتلاف گرمای آب در گردش در تولید صنعتی عمل می‌کند و بر هزینه و کارایی تولید صنعتی کشور تاثیر می‌گذارد.
 استفاده نادرست از برج‌های خنک‌کننده در تولید صنعتی باعث می‌شود که تجهیزات گرما را به‌موقع دفع نکنند، رکود تولید و دمای آب به طور خطرناکی بالا رود. پکینگ برج خنک‌کننده اصلی‌ترین عاملی است که گردش هیدروترمال را بهبود می‌بخشد. آب را به طور مساوی تقسیم کنید. اما در جایی که برج استفاده می‌گردد قطعاً پکینگ نیز مورداستفاده خواهد بود
 دستگاه‌های خنک‌کننده تهویه‌مطبوع، سری‌های تبرید، کوره‌های الکتریکی، قالب‌گیری تزریقی، دباغی چرم، تولید برق، توربین‌های بخار، پردازش پروفیل آلومینیومی، کمپرسورهای هوا، خنک‌کننده آب صنعتی و...

پکینگ برج خنک‌کننده آرا تجهیزات:

 پکینگ برج خنک‌کننده یا فیلر تولید شده توسط شرکت ما دارای مقاومت دمایی ۶۰ تا ۷۵ درجه سانتی‌گراد، مقاوم در برابر فرسودگی، عملکرد عالی، مقاوم در برابر اشعه ماورای‌بنفش و طول عمر بالا است.
 پکینگ‌های پلی‌پروپیلن فیلم شرکت ما همگی از قالب‌گیری ورق‌های بکر ساخته شده‌اند و عمر مفید آن‌ها کمتر از ۵ سال نیست. میزان جذب آب کمتر از 0.015٪ است که به جریان آب بیشتر اجازه می‌دهد تا یک‌لایه بدون پاشش ایجاد کند و باعث می‌شود آب‌وهوا به طور کامل جذب شوند درحالی‌که باعث اختلالات سطحی بزرگ در جریان آب‌وهوا می‌شود.
 پس از مونتاژ سطوح پکینگ، سطح ورودی هوا دارای یک منحرف‌کننده است که اثر توزیع هوا یکنواخت خوبی دارد و شدت تبادل حرارت آب و گاز را بهبود می‌بخشد.
 انتهای ورودی باد با زاویه ۳۰ درجه کج می‌شود و به طور مؤثری میزان دریفت قطرات آب را کاهش می‌دهد. یک کلکتور آب که بر اساس روش جداسازی ضربه طراحی شده است، در انتهای پکینگ نصب می‌شود تا به طور مؤثر اتلاف آب شناور در عرض را کنترل کند.
 طراحی ساختاری دارای اثر انحرافی است، دارای یک اثر توزیع یکنواخت هوا است و شدت تبادل حرارتی بخار آب را بهبود می‌بخشد. ترکیبی از موقعیت و فاصله مساوی تشکیل یک منطقه بزرگ از فیلم جریان آب را عمود بر سطح جریان آب تسهیل می‌کند و باعث می‌شود که سطح جریان هوای بزرگی روی پکینگ تشکیل شود توزیع نسبت هوا به آب در پرکننده را یکنواخت و معقول و منحصربه‌فرد کنید. حذف‌کننده آب با قالب‌گیری پرکننده یکپارچه شده است که به طور مؤثر قطرات آب را در هوا حذف می‌کند و آنها را به برج باز می‌گرداند و تا حد زیادی ازدست‌دادن آب شناور را کاهش می‌دهد. میزان تلفات آب پکینگ‌های شرکت آرا تجهیزات تقریباً کمتر از ۰.۰۰۱ درصد است.

قیمت پکینگ برج خنک‌کننده:

 قیمت پکینگ کولینگ‌تاور به عامل‌های مختلفی بستگی دارد. از مهم‌ترین موارد تاثیرگذار بر قیمت پکینگ برج می‌توان به متریال مواد اولیه و ضخامت ورق‌های مورداستفاده در ساخت اشاره نمود. همان‌طور که اشاره شد پکینگ‌های پی‌وی‌سی لانه‌زنبوری را می‌توان با ضخامت‌های ۳۰۰،۴۰۰ و ۵۰۰ میکرون تولید نمود که همین مسئله به طور مستقیم در قیمت نهایی هر بلوک پکینگ تاثیر می‌گذارد.
 معمولاً پکینگ‌های PP قیمت بیشتری نسبت به پکینگ‌های PVC دارند. هم چنین پکینگ‌های رنگ روشن و شفاف در مقایسه با پکینگ‌های مشکی گران‌تر هستند. میزان سفارش نیز در قیمت پکینگ‌ها می‌تواند مؤثر باشد هر چه مقدار یک سفارش بیشتر باشد هزینه‌های جانبی کاهش‌یافته و در نتیجه قیمت نهایی پکینگ برج خنک‌کننده نیز کاهش می‌یابد.

قیمت پکینگ برج خنک کننده با توجه به نرخ مواد پلیمری متغییر است ولی به طور حدودی می توان قیمت های را به نحوه ریر اعلام نمود :

قیمت پکینگ برج خنک کننده مدل لانه زنبوری  PVC گام 19 در حدود380.000 تومان ( 5 دلار) بابت هر بلوک 120*30*30 سانتی می باشد.

قیمت پکینگ برج خنک کننده تیپ نت اسپلش PP در حدود290.000 تومان ( 4 دلار) بابت هر بلوک 100*30*30 سانتی می باشد.

قیمت پکینگ برج خنک کننده تیپ ابارا ( شانه تخم مرغی) PVC در حدود980.000 تومان ( 12 دلار) بابت هر بلوک 100*50*50 سانت می باشد.

قیمت پکینگ برج خنک کننده مدل پالرینگ یا رندم اسپلش PVCدر حدود5.7000.000 تومان ( 70 دلار) بابت هر متر مکعب سایز 2 اینچ می باشد.

شما می توانید برای کسب اطلاعات دقیق و دریافت قیمت بروز و پیش فاکتور با بخش فروش تماس بگیرید یا استعلام خود را در واتساب یا ایتا ارسال نمایید.
