برج خنک کننده یا همان کولینگ‌تاور به‌عنوان یک نوع مبدل‌ حرارتی (heat exchanger) مؤثر شناخته می‌شود که از طریق تماس آب با هوا، حرارت اضافی را از آب دفع می‌کند و دمای آن را به میزان لازم کاهش می‌دهند.در صنایع مختلف از جمله نیروگاه‌ها، پتروشیمی، تولید مواد غذایی و صنایع تهویه مطبوع، عواملی از جمله مدیریت حرارت و خنک‌کردن اجزای گرمایی از  چالش‌های اساسی در سیستم‌های صنعتی و تجاری محسوب می‌گردند. یکی از راهکارهای اساسی برای انجام این کار، استفاده از کولینگ‌تاورها یا برج‌های خنک‌کننده آب است.

برج خنک کننده یکی از اساسی ترین تجهیزات در سیستم های سرمایش صنعتی محسوب می شود که نقش کلیدی در کاهش دمای آب داغ تولیدی از فرآیندهای صنعتی ایفا می کند. این دستگاه خنک کننده از طریق فرآیند تبخیر، آب گرم را خنک کرده و آن را برای استفاده مجدد در چرخه سرمایش آماده می سازد.

عملکرد کولینگ تاور چکونه است؟ مکانیزم عملکرد بر ج های خنک کننده در مدلهای مختلفی با هم متفاوت است . انواع برج خنک کننده شامل مدل های مدار باز و بسته، جریان طبیعی و مکانیکی وجود دارد که هر کدام کاربرده خاصی دارند. اما بطور کلی برج خنک کن با بهره گیری از جریان هوا و تبخیر قسمتی از آب، دمای آب برگشتی را کاهش می دهد.

قیمت برج خنک کننده :

عوامل موثر در قیمت برج خنک کننده یکی از سوالات مهم برای تمام کسانی است که می خواهند یک سیستم خنک کننده آب را برای کار خود تهیه کنند. بطور خلاصه می توان چند مورد اصلی را که در قیمت گذاری برج خنک کننده نقش دارد را به شرح ذیل اعلام کرد:

1-ظرفیت و تناژ برج خنک کننده اصلی ترین عامل است.

2- متریال بدنه اصلی برج خنک کننده که معمولا فایبر گلاس، بتن یا فلز می باشد.

3- مکانیزم طراحی و عملکرد برج خنک کن ( مدار باز یا مداربسته) سیستم های مدار بسته قیمت به مراتب بالاتری دارند.

4- کیفیت قطعات کولینگ تاور + لوازم جانبی

5-برند سازنده و میزان گارانتی و خدمات پس از فروش

کاربردهای برج خنک کننده در صنایع

برج خنک کننده در طیف گسترده ای از صنایع کاربرد دارد. در صنایع پتروشیمی و پالایشگاهی، این سیستم سرمایش صنعتی برای کنترل دمای راکتورها و تجهیزات فرآیندی استفاده می شود. صنایع فولاد و آلومینیوم نیز از کولینگ تاور برای خنک کردن کوره ها و ماشین آلات سنگین بهره می گیرند. در نیروگاه های برق، برج سرمایش نقش حیاتی در خنک کردن توربین ها و کندانسورها ایفا می کند.

صنایع غذایی و داروسازی نیز به شدت به این سیستم خنک کننده صنعتی وابسته هستند. آرا تجهیزات انواع مختلف برج خنک کننده را برای این صنایع تولید و عرضه می کند. در مجتمع های تجاری و اداری بزرگ، سیستم های تهویه مطبوع مرکزی از کولینگ تاور خنک کننده برای کاهش بار حرارتی استفاده می کنند.

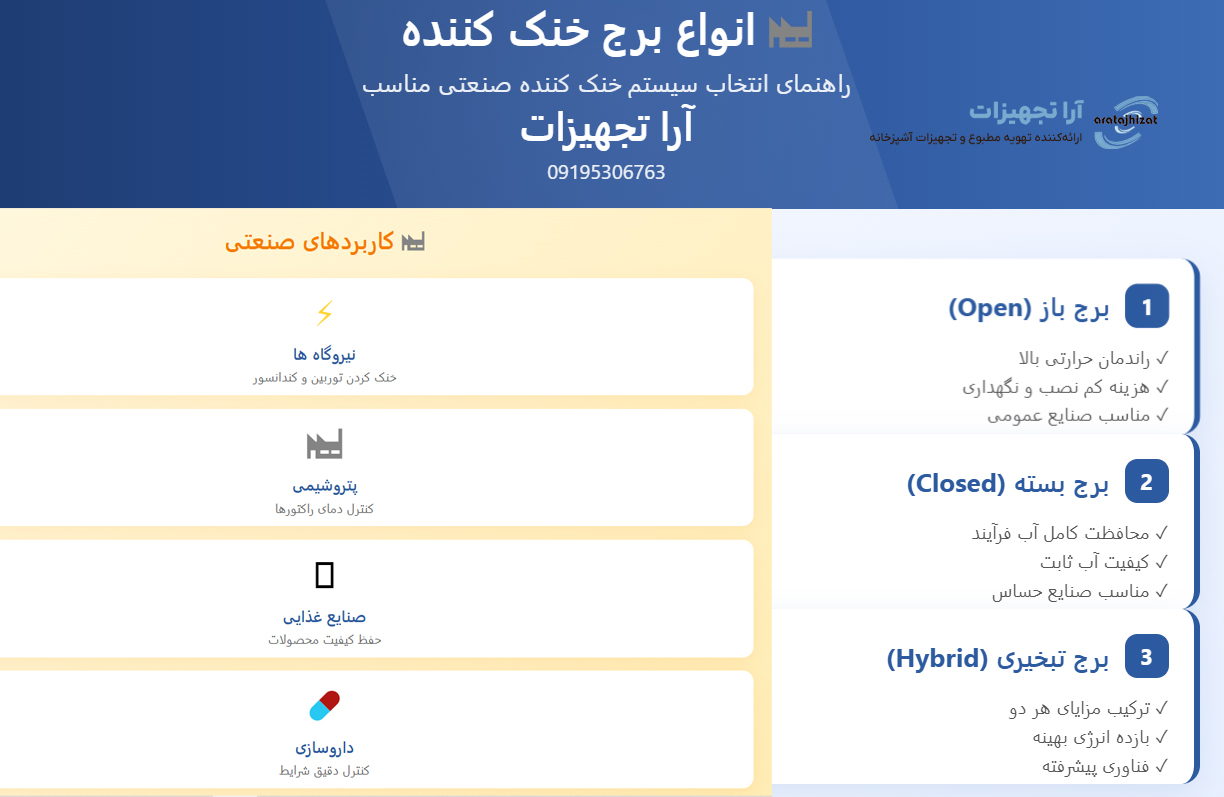

انواع برج خنک کننده بر اساس سیستم عملکرد

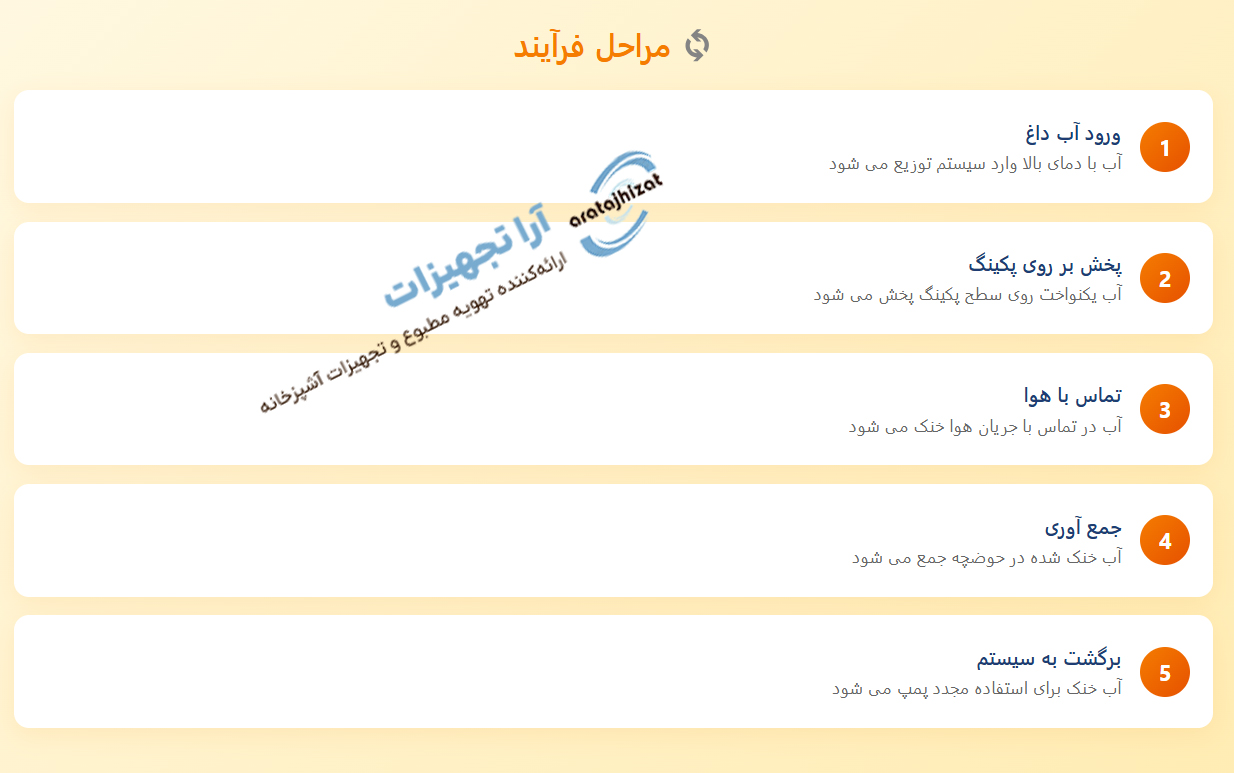

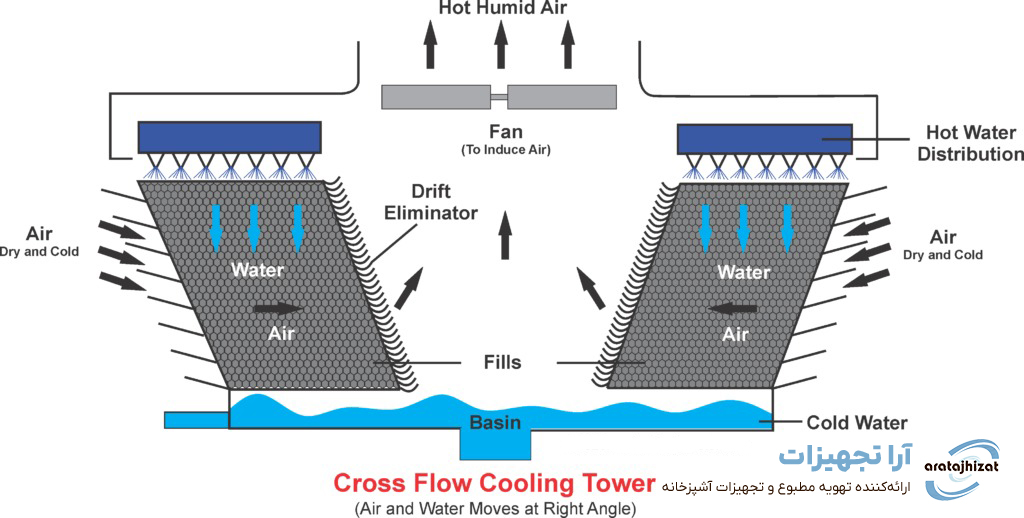

برج های خنک کننده باز (Open Circuit) که شایع ترین نوع هستند، آب داغ را مستقیماً با هوای محیط در تماس قرار می دهند. در این نوع کولینگ تاور، آب از بالا به پایین جریان یافته و با هوایی که از پایین به بالا حرکت می کند، تماس پیدا می کند. فن برج خنک کننده هوای مورد نیاز را تأمین کرده و پکینگ برج خنک کننده سطح تماس آب و هوا را افزایش می دهد. در اثر این جریان مخالف آب و هوا تبادل دما صورت گرفته و آب خنک به تشتک برج می ریزد.
برج های خنک کننده مدار بسته (Closed Circuit) یک سیکل بسته متشکل از کویل مسی یا گالوانیزه است که آب گرم از داخل لوله ها عبور کرده و با جریان هوا و پاشش آب خنک می شود. این نوع برج خنک کننده برای مواردی که آلوده شدن آب فرآیند مشکل ساز است، مناسب می باشد. در برج های مدار بسته هیبریدی، ترکیبی از هر دو روش استفاده می شود.


محاسبه ظرفیت برج خنک کننده مورد نیاز

تعیین ظرفیت مناسب برج خنک کننده نیازمند محاسبات دقیق مهندسی است. بار حرارتی (Heat Load) اولین پارامتر محاسبه محسوب می شود. این مقدار بر اساس دبی آب، اختلاف دمای ورودی و خروجی آب محاسبه می گردد. دمای مرطوب (Wet Bulb Temperature) منطقه نصب برج نیز تأثیر مستقیم بر عملکرد کولینگ تاور خنک کننده دارد.
رنج دمایی (Range) که اختلاف دمای آب ورودی و خروجی برج است، و اپروچ (Approach) که اختلاف دمای آب خروجی و دمای تر محیط است، از پارامترهای کلیدی طراحی هستند. برای خرید برج خنک کننده مناسب، این محاسبات باید توسط مهندسان مجرب انجام شود. ما در شرکت آرا تجهیزات بطور رایگان این کار را برای شما انجام می دهیم.

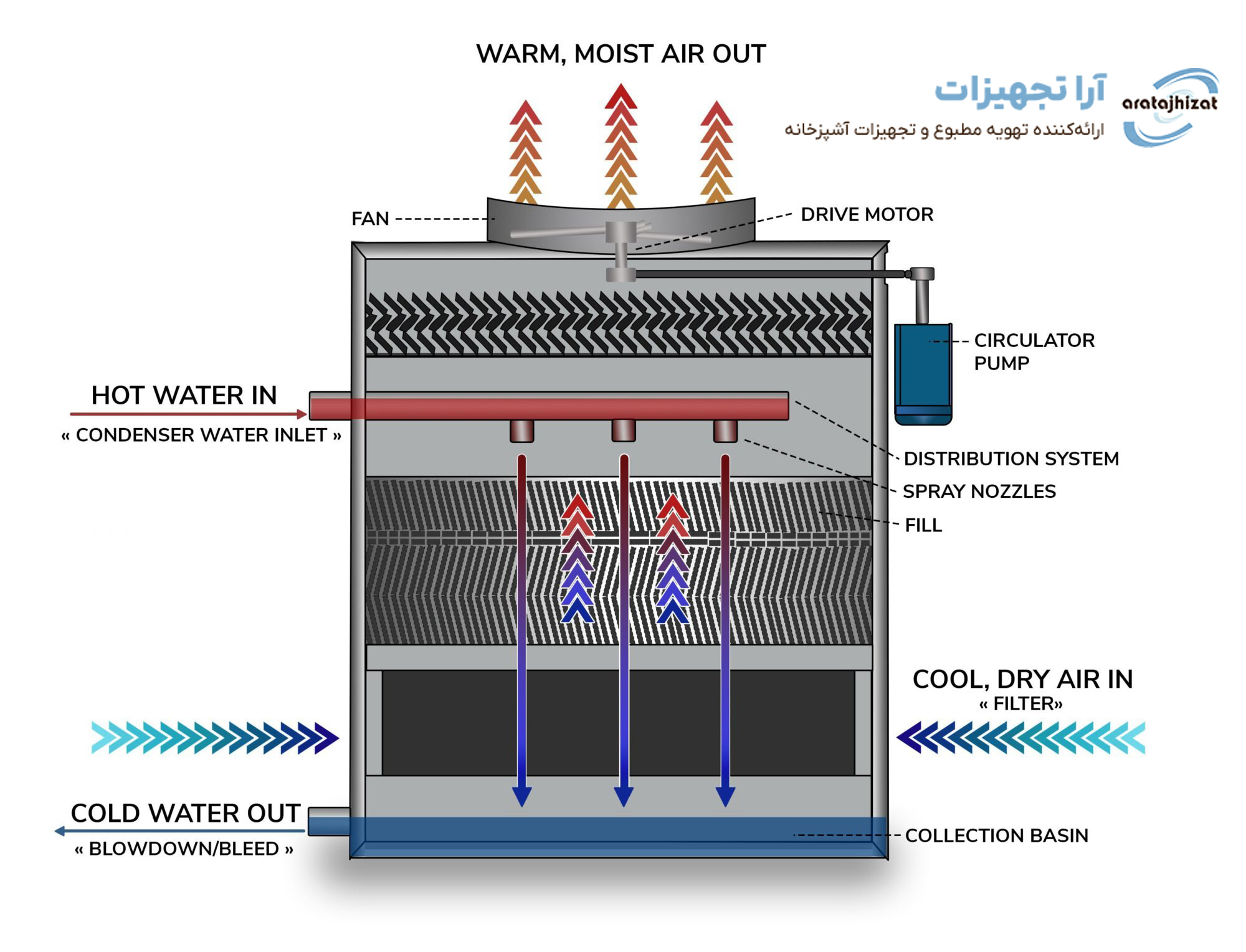

قطعات اصلی و فن آوری برج های مدرن

برج خنک کننده مدرن شامل اجزای مهمی است که هر کدام نقش خاص خود را در فرآیند خنک کردن ایفا می کنند.

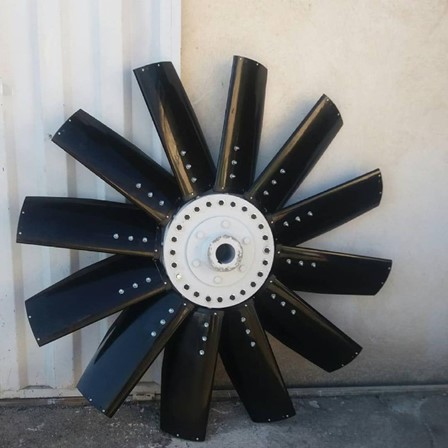

فن برج خنک کننده که معمولاً در بالای برج قرار دارد، وظیفه ایجاد جریان هوا را بر عهده دارد. این فن ها بصورت اکسیال یا سانتریفیوژ با موتورهای کم مصرف و بازده بالا طراحی شده اند.

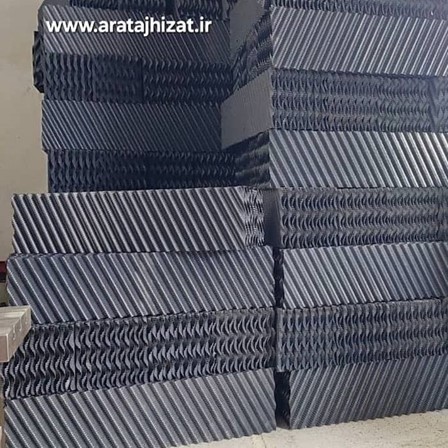

پکینگ برج خنک کننده از مواد مقاوم در برابر حرارت و رطوبت ساخته شده که سطح تماس آب و هوا را حداکثر می کند. انواع مختلف پکینگ شامل فیلم پکینگ و اسپلش پکینگ وجود دارد که هر کدام برای شرایط خاص مناسب است.

قطره گیر برج خنک کننده  مدل لانه زنبوری  و تیغه ای در قسمت بالای برج نصب شده و از خروج قطرات آب همراه با هوای خروجی جلوگیری می کند.
سیستم پمپ آب، تشت (حوضچه آب) و سیستم کنترل اتوماتیک از دیگر اجزای ضروری برج سرمایش هستند. فن آوری های نوین شامل کنترل فرکانس متغیر فن ها، سیستم های مانیتورینگ هوشمند و مواد ضد خورندگی پیشرفته است.

مقایسه برج های خنک کننده مدار بسته و باز

انتخاب برج خنک کننده مدار باز یا مدار بسته به شرایط خاص پروژه بستگی دارد. برج های باز دارای راندمان حرارتی بالاتر و هزینه اولیه کمتر هستند، اما آب فرآیند در معرض آلودگی قرار می گیرد. در مقابل، برج های خنک کن مدار بسته از آب فرآیند محافظت می کنند اما نیاز به سرمایه گذاری بیشتر و هزینه های تعمیر و نگهداری بالاتر دارند.
در صنایعی که کیفیت آب در گردش اهمیت بالایی دارد مانند دارو سازی و صنایع غذایی، معمولاً از سیکل بسته استفاده می شود. صنایع سنگین و پالایشگاهی که نیاز به خنک کردن حجم زیاد آب دارند، ترجیح می دهند از برج های مدار باز استفاده کنند.

نصب، راه اندازی و تنظیمات اولیه کولینگ تاور

فرآیند نصب برج خنک کننده نیازمند دقت و تخصص فنی بالایی است. ابتدا باید محل نصب مناسب انتخاب شود که دسترسی کافی برای تعمیر و نگهداری داشته باشد. پایه و فونداسیون برج باید به گونه ای طراحی شود که ارتعاشات را به حداقل برساند.
اتصالات لوله کشی ورودی و خروجی آب، اتصال برق و کنترل، و سیستم فاضلاب باید طبق استانداردهای فنی انجام شود. در مرحله راه اندازی، تنظیم دبی آب، کنترل عملکرد فن، و کالیبره کردن سیستم کنترل اتوماتیک انجام می گیرد. آرا تجهیزات خدمات نصب و راه اندازی حرفه ای را برای مشتریان خود ارائه می دهد.

برنامه نگهداری دوره ای و عمر مفید

نگهداری مناسب برج خنک کننده عامل کلیدی در طول عمر و کارایی آن محسوب می شود. بازرسی و تمیزکاری مرتب پکینگ، کنترل عملکرد فن و موتور، و پایش کیفیت آب از اقدامات ضروری هستند. سیستم فیلتراسیون آب و کنترل رسوبات نیز باید به طور منظم انجام شود.
تعویض روغن موتورها، گریس کاری یاتاقان ها، و بازرسی قطعات فرسوده باید طبق برنامه زمان بندی شده انجام گیرد. با نگهداری صحیح، عمر مفید یک برج خنک کننده معمولاً بین 15 تا 20 سال است. فروش برج خنک کننده معتبر همراه با گارانتی و خدمات پس از فروش باکیفیت، سرمایه گذاری مطمئنی محسوب می شود.

سوالات متداول

برج خنک کننده چقدر آب مصرف می کند؟

مصرف آب بستگی به ظرفیت، شرایط آب و هوایی، و چرخه غلظت دارد. معمولاً 2 تا 5 درصد آب در گردش هر دقیقه تبخیر می شود.

آیا کولینگ تاور در فصل زمستان باید خاموش شود؟

اگر نیاز به کار دایم در تمام فصول باشد برای جلوگیر از یخ زدن آب تشتک از المنت گرمایشی استفاده می گردد و برای آب در گردش با اضافه کردن ضد یخ مخصوص از یخ زدگی سیستم جلوگیری می شود، اما در برخی موارد خاموش کردن اقتصادی تر است.

هزینه برق مصرفی برج خنک کننده چقدر است؟

مصرف برق عمدتاً مربوط به فن و پمپ آب است که معمولاً 1 تا 3 درصد بار حرارتی کل برج محاسبه می شود.

در زمان خرید برج خنک کننده به چه نکاتی باید توجه نمود؟

خرید برج خنک کننده و قطعات کولینگ تاور باید با دقت انجام شود. در زمان خرید برج خنک کننده به تناژ متناسب با حجم آب در گردش، متریال پکینگ مطابق با دمای آب داغ، ابعاد و اندازه برج خنک کن برای جانمای در محل و چگونگی حمل و نقل و مراحل نصب توجه داشته باشید.
